電動襯氟蝶閥接線圖和調整方法

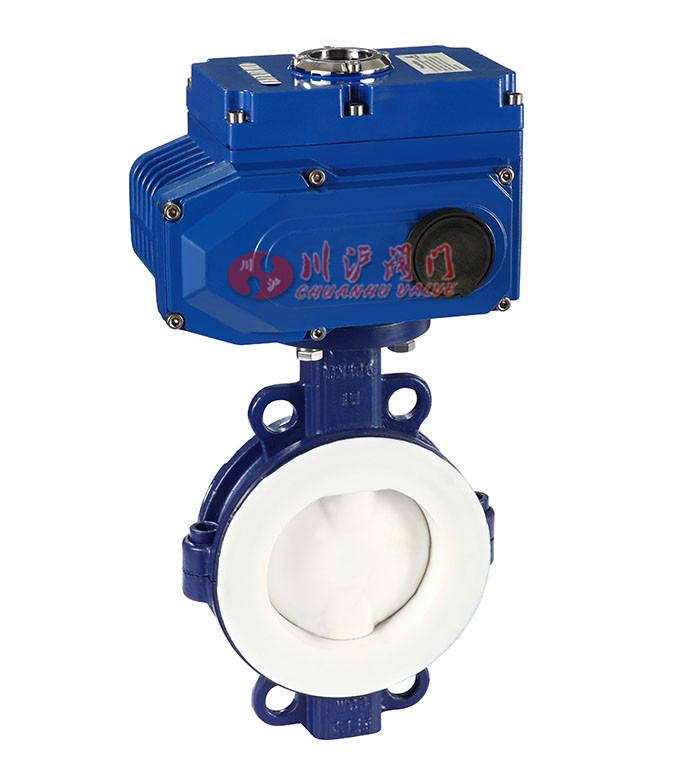

電動襯氟蝶閥蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。襯里蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
用途：本廠生產的全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
電動襯氟蝶閥（單項AC220V）接線圖 開關型帶無源觸點
電動襯氟蝶閥（單項AC220V）接線圖 調節型輸入輸出信號4-20mA
電動襯氟蝶閥調整方法
電動襯氟蝶閥執行器無論是單機出廠，還是組裝在調節閥上出廠，出廠前均已做調整，但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象，因此在運行前應確認動作是否準確，如有偏差可以按照如下步驟調整好。
調試說明
1.行程限位的調整(圖13，圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后，用扳手松開限位凸輪固緊螺母，轉動限位凸輪（黃色開，紅色關）將其調整到恰好壓下限位開關( CLS）的位置，再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。
2．機械限位的調整
松開機械限位螺釘的鎖緊螺母，然后手動使執行器運動到全關的位置，旋轉限位螺母，當其碰到里面的扇形齒輪后停止轉動，再旋出兩圈，后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示：
3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出，有三個輸出端子，其中②腳接電位器的滑臂。①腳接執
行器開動作時，與滑臂之間的電阻不斷減小一端，③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小
一端（注意：電位器不應出現阻值過零，跳變現象）。用手柄轉動閥門到全開位置，以開到限位開關動作
為準，用萬用表測量，將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器
傳動齒輪調整。
